工匠精神、铸就精品

浏览次数:|发布时间:2018-01-23

        近日,联想(北京)有限公司向我司发来表扬信,对于我司扎实的幕墙实力给予高度认可。凭借高品质的施工质量,在后台支撑部门和现场施工队积极的协作配合下,我司项目团队喜获业主100000元质量嘉奖。在建筑市场竞争激励的今天,江河一直保持出淤泥而不染的匠人精神,竭力完善自身,打造优质精品工程。“让客户更满意”是江河人的服务宗旨,“铸就精品”是江河人毕生的使命和追求。

\

联想二期项目,坐落于北京市海淀区软件园二期,建成后将做为联想北京总部办公大楼。该项目采用集玻璃、开缝体系铝板、开缝体系石材、铝拉网为一体的大型综合框架形式幕墙。横向交替穿插幕墙形式以及黑白色搭配,简约而富有科技感,彰显了建筑师对美的独到追求。大型综合框架形式,更能展现江河人扎实的幕墙功底。幕墙标准层以单元体凸窗为核心展开,层间以平行四边形石材作为过渡,整体展示出优雅的质感和厚重感。

\

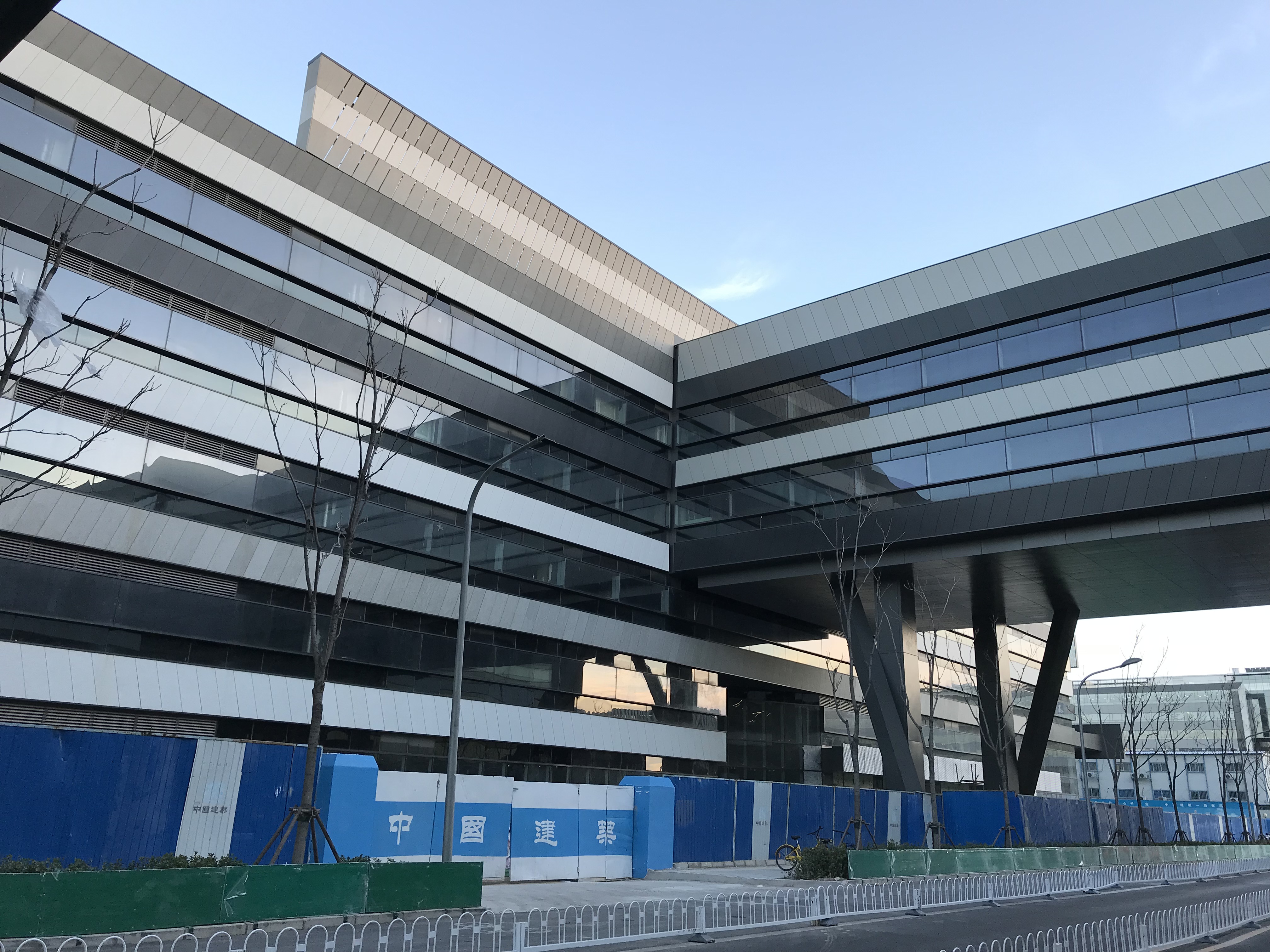

连廊部位立面采用平行四边形仿石铝板代替石材,外观效果与主楼互相辉映,充分考虑到建筑的安全性,牢牢的把控着施工细节。

这个项目的特点,系统多,转角、收口、错层多,同标高插接式开缝吊顶铝板,面积大,控制平整度是难点,双层幕墙外拉丝铝网幕墙,渐变式曲面纹路无缝对接,是质量把控重点。

\

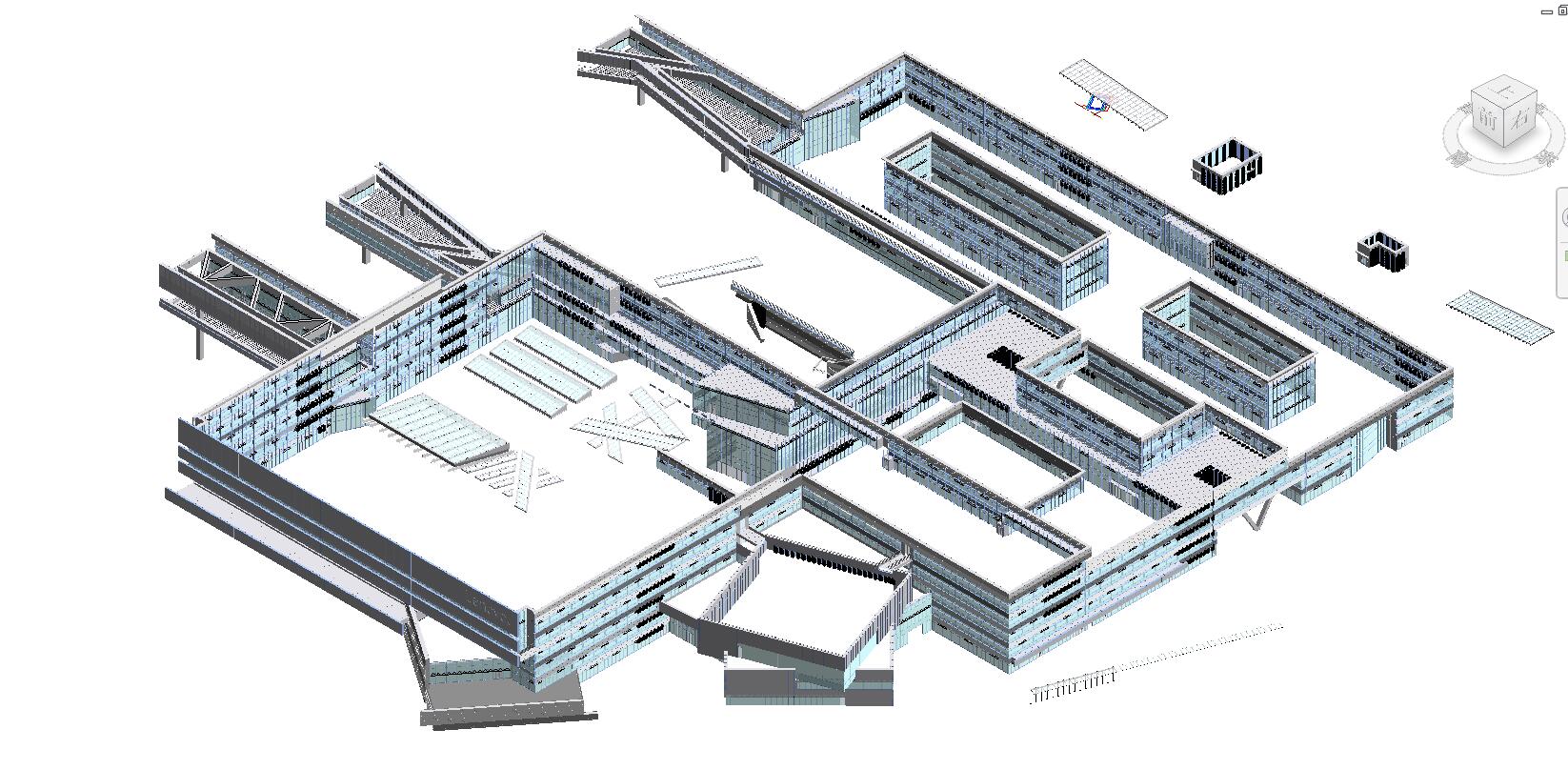

通过一张BIM俯视图可以清晰看出联想二期是由一个体量非常大的裙楼系统组合而成,幕墙系统错综复杂,项目团队充分应用BIM系统,把传统的设计、施工和运营等独立的团队工作有机的结合到一起,提前对各个幕墙系统模拟研究,为项目实际施工创造了良好的条件。通过对BIM的不断演练解决了各个系统及与结构等其他专业的冲突问题,对幕墙收口等位置提前预判,做到了一次成型,达到了项目增值的目的。

\
\

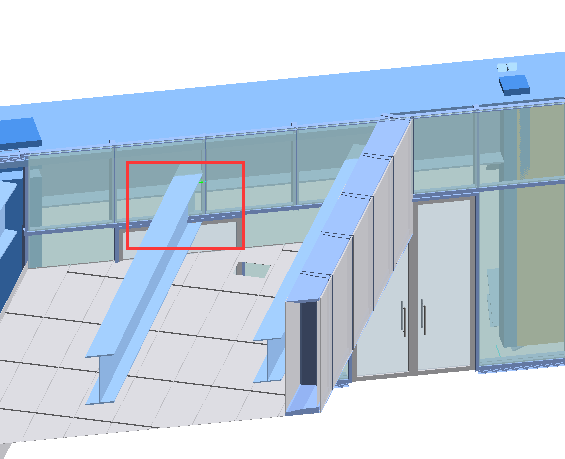

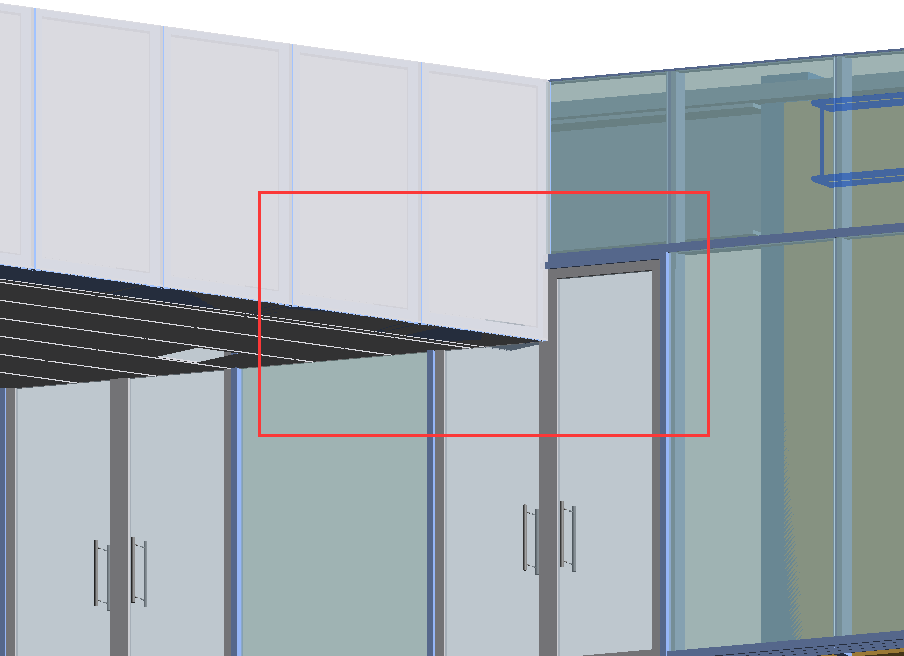

▲提前解决与主体结构碰撞问题

\
\

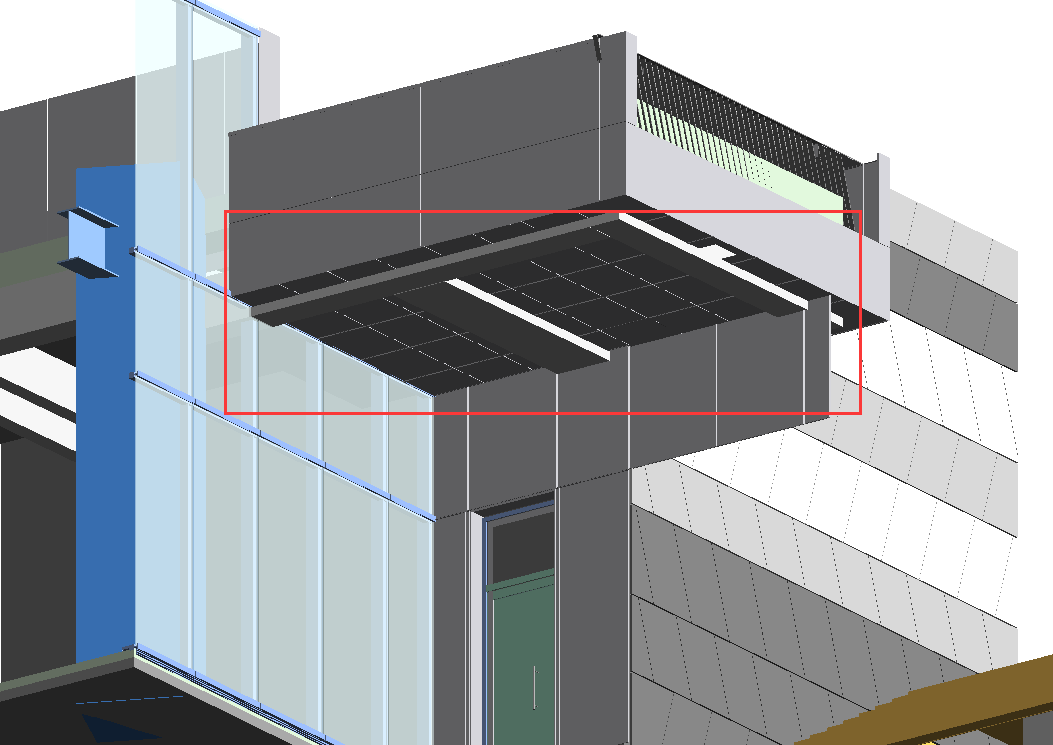

▲提前解决与主体结构碰撞问题

本工程近10000平米的吊顶铝板,面积大、区域多辐射面积广且均在同一标高,为开缝插接式铝板体系。施工过程中保证各个吊顶区域放线的衔接,吊顶龙骨的预留是控制整个铝板在一条水平线上的第一步也是最重要的一步,在施工龙骨过程中,施工区域通长放线,采用0.6mm的钢丝线,间隔5-10米设置固定点,减小龙骨安装产生的误差是第二步,最后一步在进行龙骨满焊时,对焊接质量加强把控,确保龙骨平整。铝板安装过程必须使用加工合格区内的铝板,通长放线,增加现场检查力度,每安装完成两排进行一次验收,在项目团队高标准、严要求、不断的努力下,最终铝板安装完成后得到了总包、监理、业主的一致好评!

\

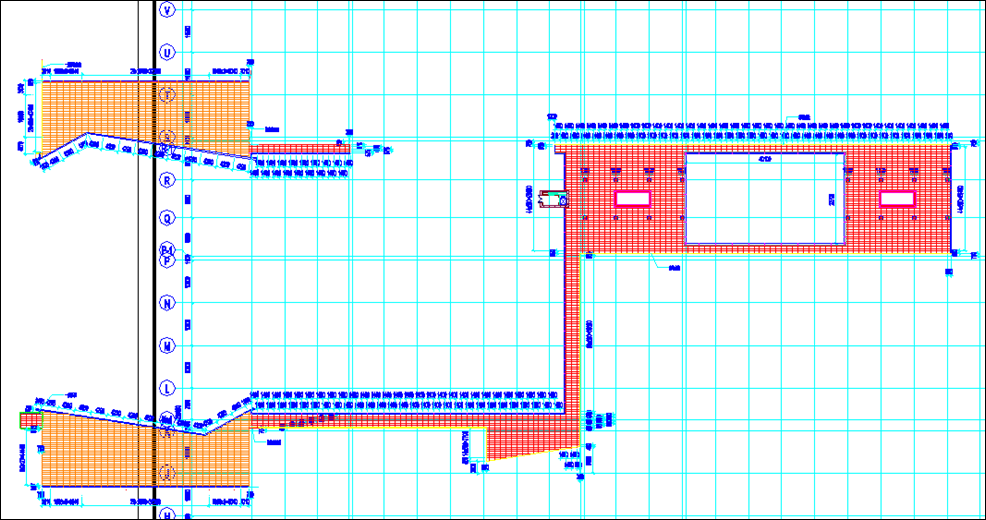

▲吊顶铝板平面图

\

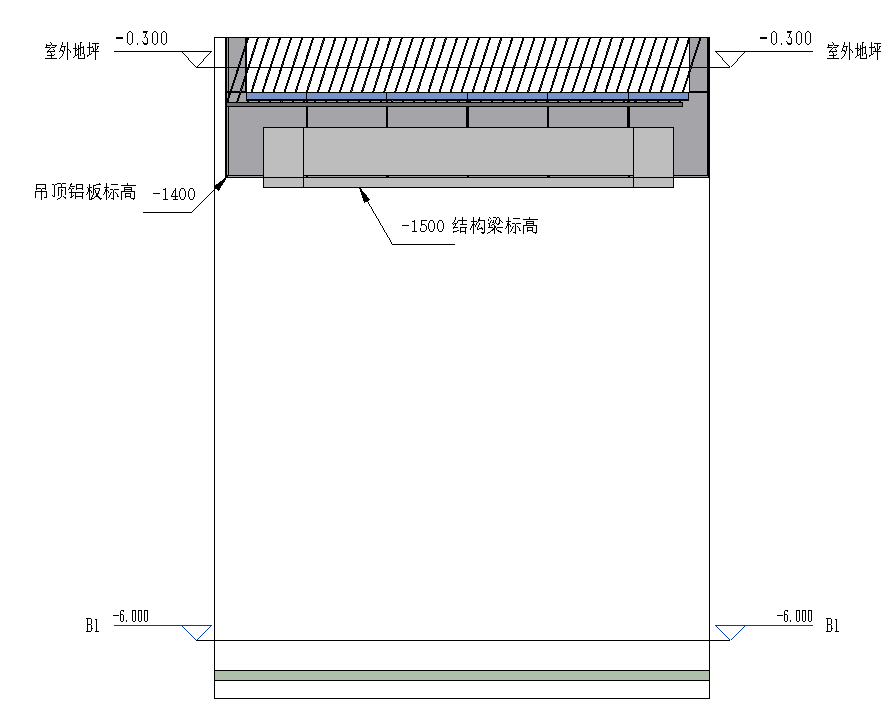

▲开缝铝板安装节点

\

▲开缝铝板安装效果

南立面双层幕墙铝拉网,渐变式曲面纹路无缝对接也是本工程一大亮点,铝拉网材质较轻容易变形,且各个铝拉网拼缝位置的处理也一再成为项目棘手的问题,通过安装过程中的不断摸索,在每个铝拉网安装之前经过严格的筛选,在地面上进行排版,每一块铝拉网不仅仅要进行编号,还要有上下左右的区分,在安装过程中每个孔位固定点的选择也是经过精心策划的,保证不会引起材料本身变形且安装工具限位,保证力量大小统一。最终完成效果让大家眼前一亮,成为软件园一道亮丽的风景线!

\

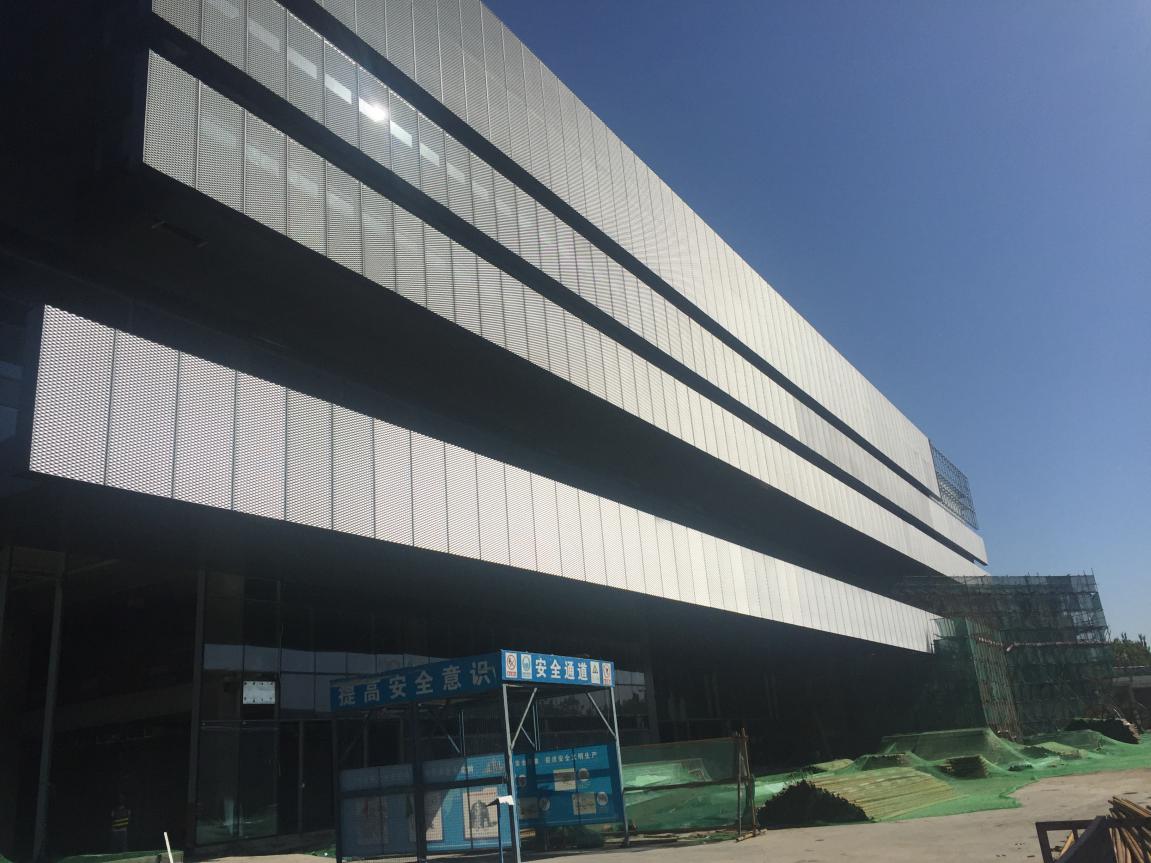

▲铝拉网安装效果

\

“让客户更满意,让员工更精彩”,这句箴言被联想项目各位斗士牢记于心。在联想二期项目收尾之际,项目团队依托公司这个优秀的平台,同后台支撑部门紧密配合,齐心协力、攻坚克难,牢记公司各项戒训,不忘初衷、不辱使命,凝心聚力誓夺“鲁班奖”,展现幕墙人的专业品质,为公司赢得更多喝彩。
