江河幕墙 | 归来!新工体

浏览次数:|发布时间:2023-05-06

\

北京工人体育场升级亮相

4月15日,2023中超联赛开幕式和首场比赛在北京工人体育场举行,这也是新工体升级为全国首批、北京首座国际标准专业足球场后的正式亮相。
在球迷们关注激烈赛事的同时,重装归来的新工体也成为人们视线的焦点。有人用“一座北京工人体育场,半部新中国体育史”来形容工体,这座经历过全运会、亚运会、大运会、奥运会等重要时刻的场馆,承载了一代又一代人的情感和青春记忆。

\

北京工人体育场旧貌
如今,经过两年多的改造复建,带着曾经的荣耀,新工体焕新归来。
\
新工体外观
以全新面貌亮相的工体保持了原有造型、外立面等特色元素,人们依然可以从水泥色立面、雕塑和装饰构件中找寻到记忆中老工体的影子,同时,新工体又融入现代设计,对标欧洲“看台碗”,使观赛体验得到极大提升,为北京注入新的生机和活力。

\

新工体内景


由江河幕墙建设的新增屋面幕墙工程,成为新工体一大亮点,这也是江河幕墙又一光伏建筑一体化代表工程。其中,屋面通风固定翼以BIPV光伏建筑一体化的形式实现发电,为场馆提供部分用电,展现了幕墙美观、节能、环保等特点。今天,让我们一起来揭开新工体屋面光伏建筑一体化的神秘面纱。

创新幕墙单元板块设计



实现BIPV光伏建筑一体化







新工体屋面幕墙主要分为三大系统:通风金属装饰翼系统、聚碳酸酯板屋面系统、聚碳酸酯板挑檐系统,整体幕墙具备遮阳、照明、排集水、融雪、光伏发电和吸声降噪等功能,美观大气又实用。

\

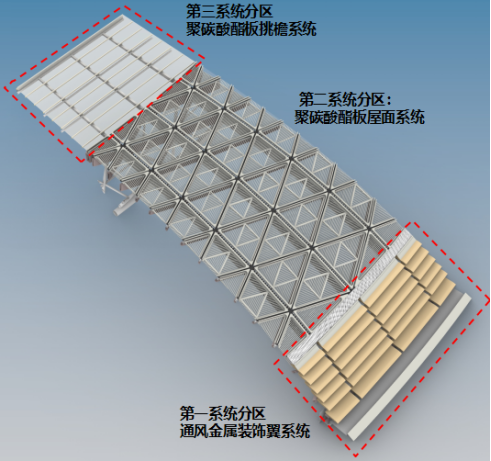

屋面幕墙系统分布图
通风金属装饰翼系统,由不同尺寸的超大异形幕墙单元板块以百叶形式排布,承载了光伏发电的功能。

\

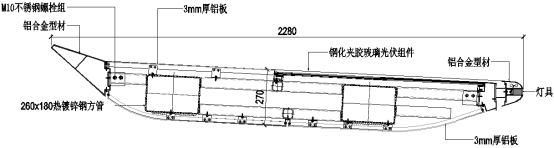

通风金属装饰翼系统构造图
单元板块内部主龙骨选用氟碳喷涂钢方管,外饰面板有铝单板、光伏玻璃系统等,将龙骨与幕墙材料组成超大单元板块,最终实现单元体的装配式安装,实现了光伏建筑一体化,让建筑自己发电,助力打造一座绿色、低碳的现代化场馆。

\

光伏组件单元体样板
本系统幕墙采用了隐框幕墙做法,把光伏组件和每个幕墙单元板块融为一体,将光伏发电和屋面幕墙完美结合,特别研发的金色面板实现了建筑效果要求,让使用功能和美学结合。确保安全可靠,提高发电效率,同时发挥发电、防雨作用,为建筑提供日常运行所需的电力支撑,赋能城市绿色建设。

设计定制异形光伏组件



优化电池排布





\

胶膜三维模型示意图

该系统由不同尺寸的超大异形幕墙板块组成,标准厚度光伏组件无法满足超大异形板块的结构性能。为应对这一问题,团队创新设计了6mm厚的双玻定制光伏组件,并采用POE+EVA组合胶膜,使定制异形光伏组件具有低水汽透过率、高运行安全性、长久耐老化性等优势,实现了超大板块单元体的结构性能和建筑的个性化需求。



\

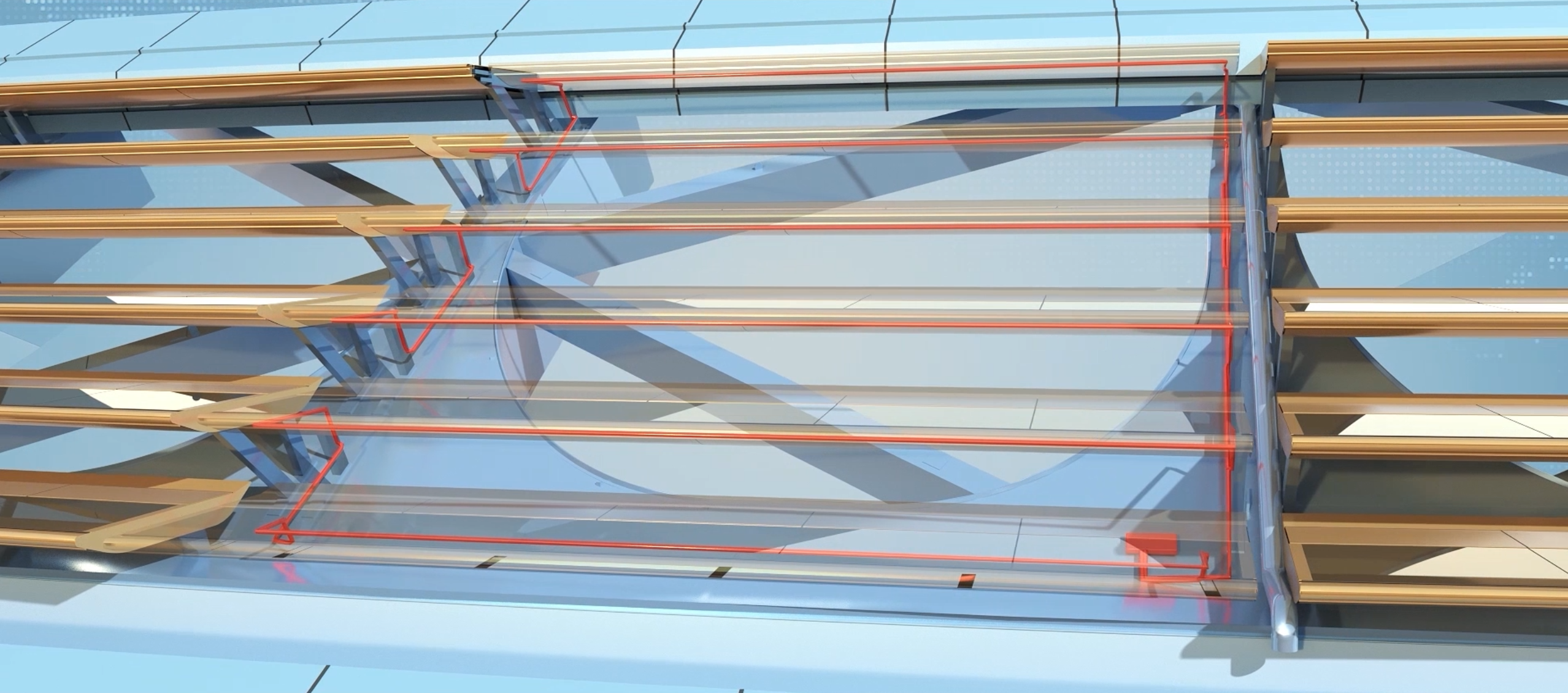

光伏组件排布示意图

由于光伏组件尺寸规格多、排布方向多,造成串并联系统复杂。为解决这一难题,团队从100多种面板尺寸中选择了最优的电池排布类型,把相同朝向的上下共计6层光伏组件,通过小型逆变器的方式串为一组,将光伏组件与幕墙板块合为一体。

\

光伏组件与幕墙板块组装示意图

将组装好的装配式光伏单元体板块运至施工现场,使用塔吊或汽车吊直接吊装就位安装,只需进行转接件连接固定,操作简单高效,确保了现场的施工效率和质量。


\

吊装中的光伏组件单元体
建筑是城市文化的重要表达方式,也是城市记忆的重要符号。新工体将传统和现代融合,既呈现出年代感的传统美,又传递出现代建筑的功能性和美学感受。这也是建筑带给一座城市的文化意义和社会价值。
\

匠心建造,铸就精品,江河幕墙助力新工体重焕活力。除了专业的足球场,未来,这里还将是一座融汇丰富业态的城市公园综合体,为人们提供更多便捷舒适的大众休闲、健身环境。江河幕墙也将继续创新技术,赋能绿色城市建设,为推动行业高质量发展持续贡献力量。
